Alle gekühlten DSO-Kameras benötigen für die Bildaufnahme eine externe 11-14V Stromversorgung.

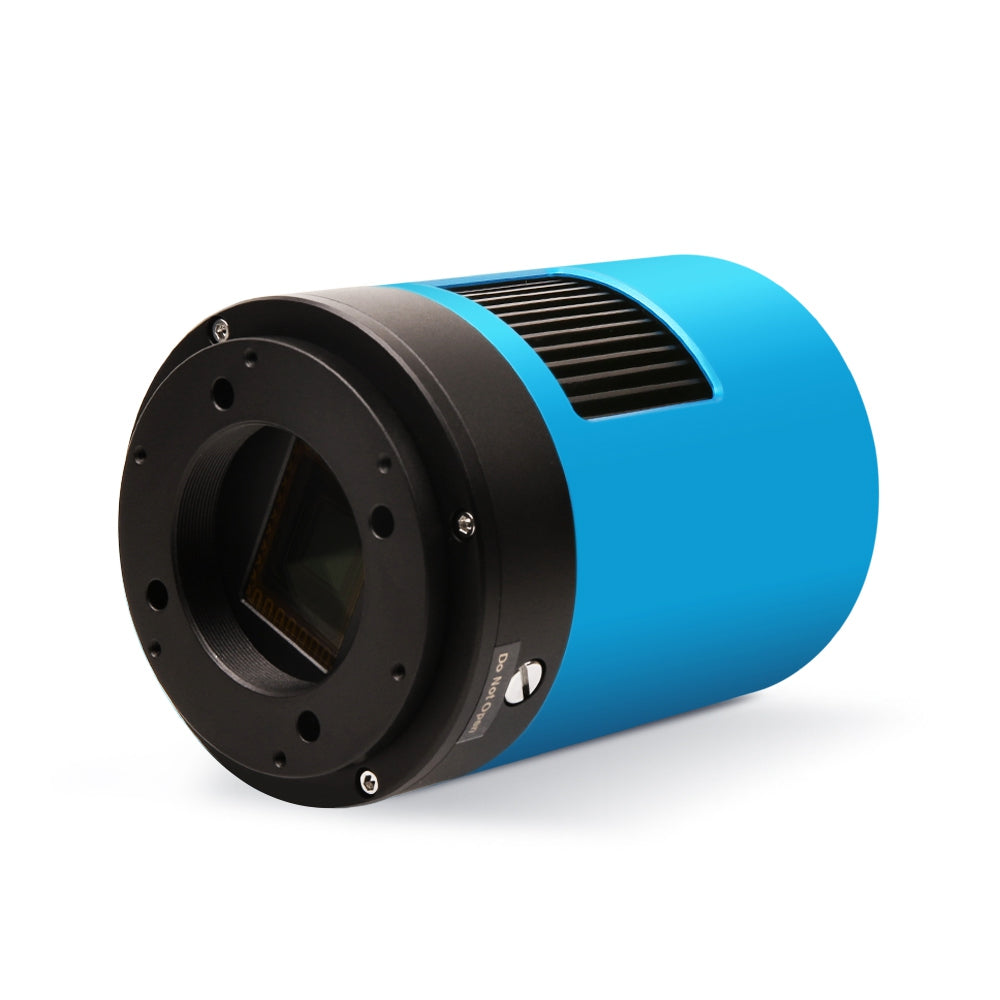

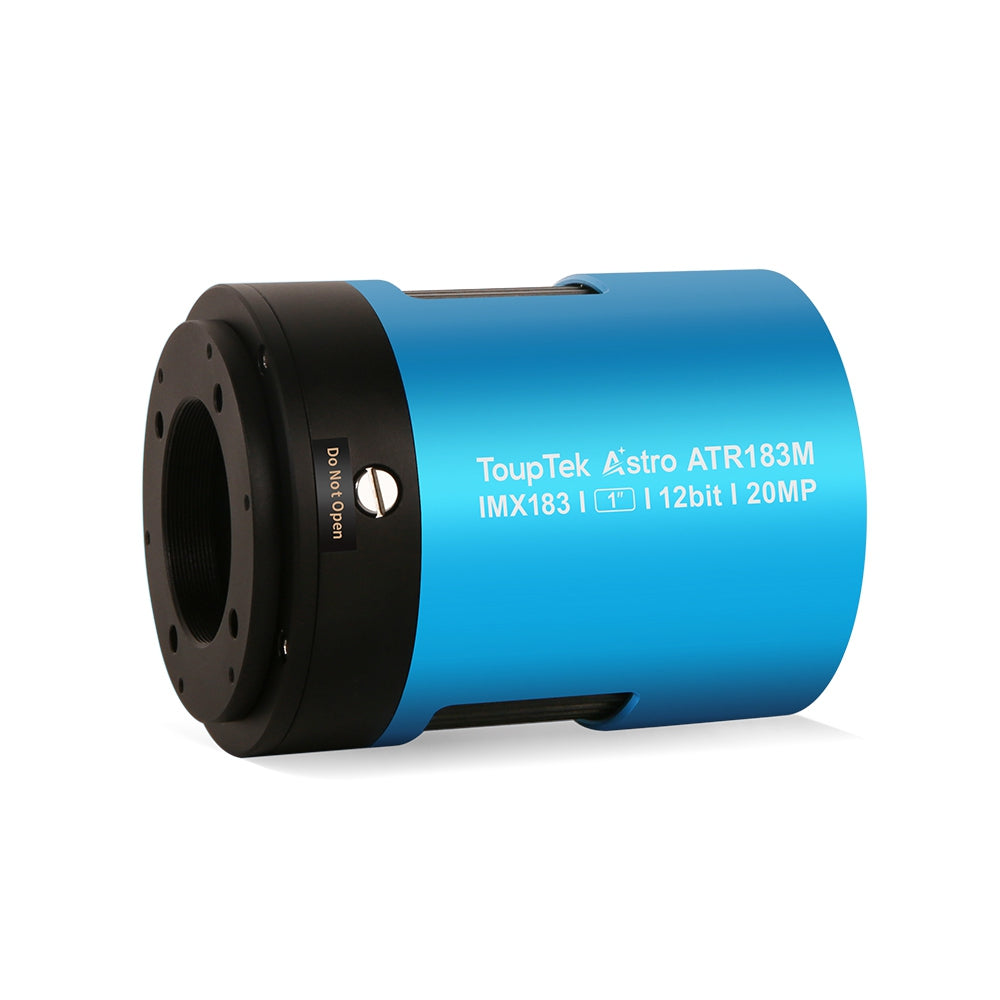

Die ATR183M hat eine Auflösung von 5440x3648, 2,4μm quadratische Pixel, ein 1-Zoll optisches Format und unterstützt den Binning-Modus. Die Kamera ist mit einem zweistufigen TEC-Kühlsystem mit ausgezeichneter Wirkung ausgestattet (Kühltemperaturabweichung kann innerhalb von 0,1℃ kontrolliert werden), einer Taupunkt-Heizung (Fensterheizung), einem eingebauten 12-Bit-ADC, 15ke voller Wellenlänge und unterstützt einen hohen Bildratenmodus (8,6 fps@12 Bit /17 fps@8 Bit RAW).

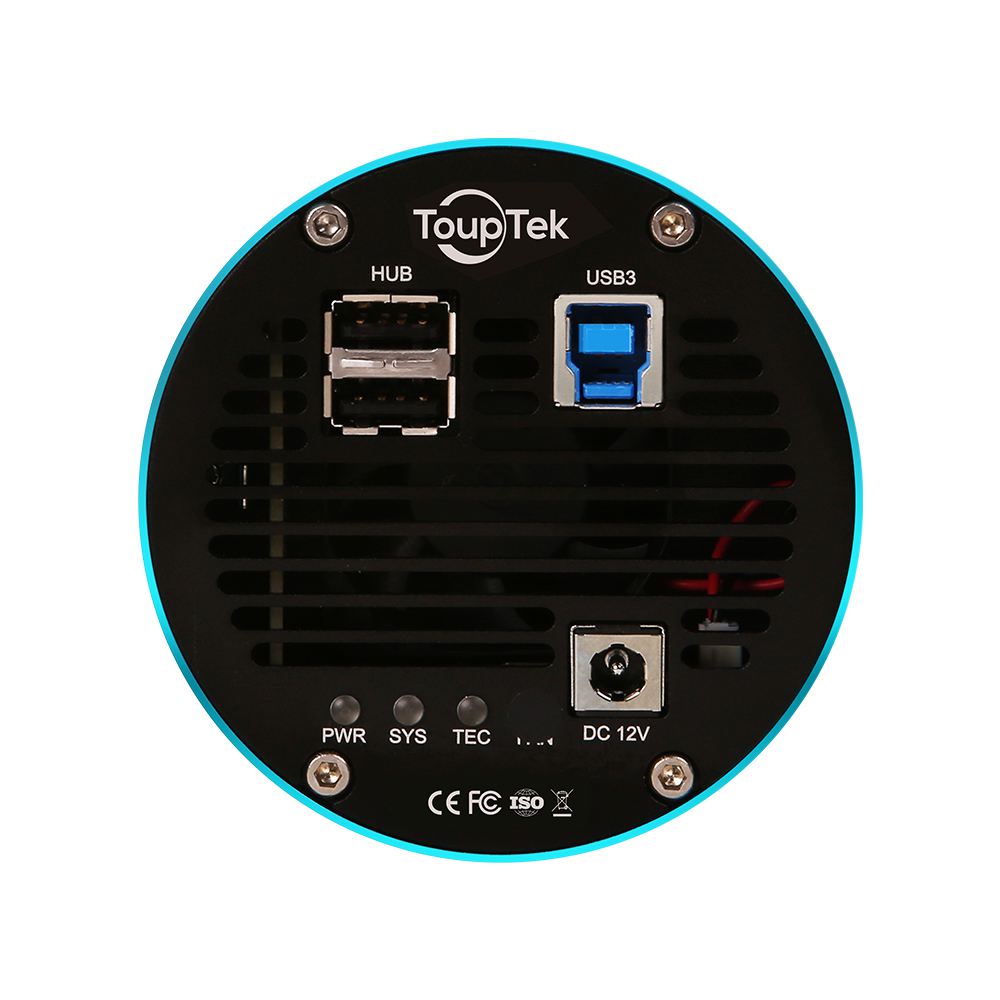

Bitte beachten Sie: Alle ToupTek Astro Tiefkühlkameras können nur mit einer DC12V 3A Stromversorgung betrieben werden. Wir empfehlen die Verwendung des mit der Kamera gelieferten Netzteils oder einer Lithium-Ionen-Batterie, die stabil 11-14V ausgeben kann. Bitte verwenden Sie keine Netzteile mit falsch angegebenen Spezifikationen oder instabilen Ausgängen, um die Kamera zu betreiben, da dies die Bildaufnahme beeinträchtigen oder sogar die Kamera beschädigen kann.
Sensor-Informationen

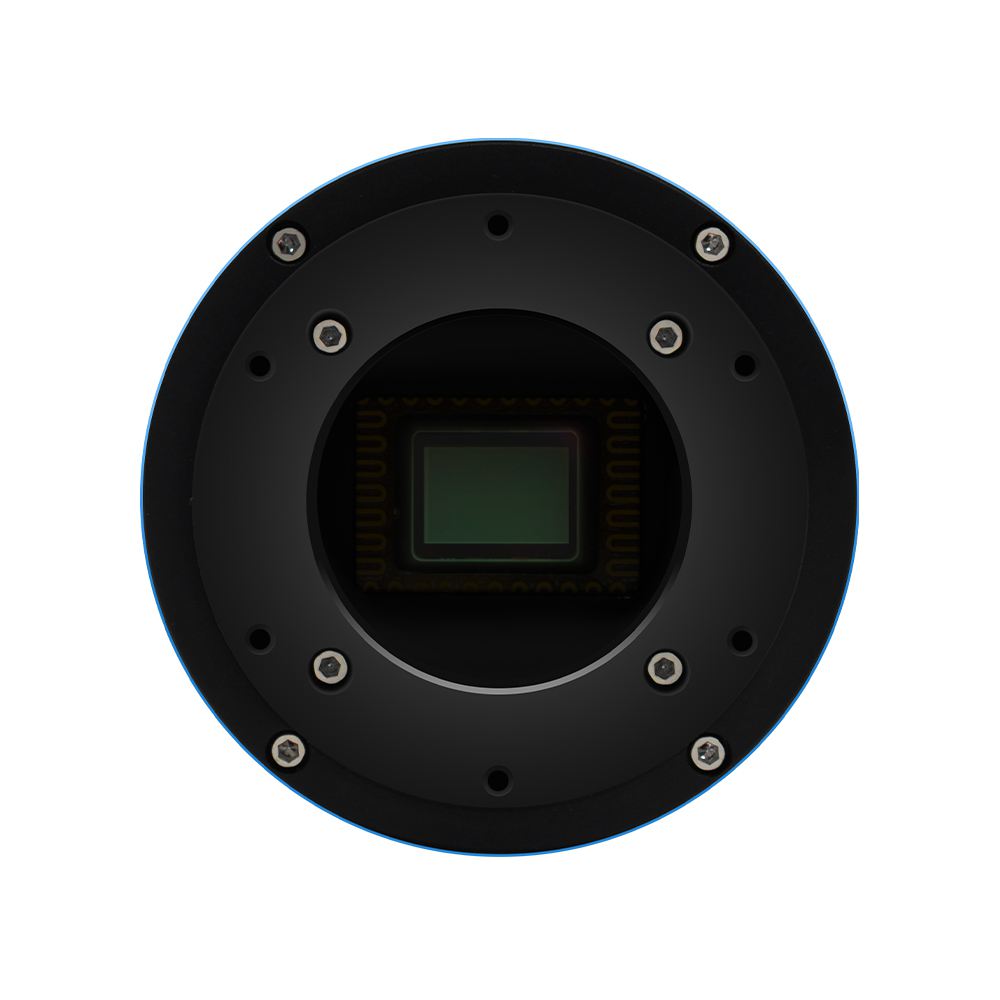

ATR183M verfügt über den Sony IMX183 1-Zoll quadratischen optischen Sensor.
Auflösung: 5440*3648
Pixelgröße: 2,4μm*2,4μm
Bildbereich: 13,06mmx8,76mm,
Diagonale: 15,72mm
DDR3
Die ATR183M Kamera verfügt über einen 512 MB (4 Gb) ultraschnellen Speicherpuffer, um eine stabile Bildübertragung zu gewährleisten.
Zweistufiges TEC-Kühlsystem
Die ATR183M ist mit einer integrierten Wärmeableitungsstruktur und einem effizienten Kühlmodul ausgestattet. Das Kühlsystem der ATR183M verfügt über eine zweistufige Thermoelektrische Kühlung (TEC) mit einem steuerbaren elektrischen Lüfter zur Unterstützung der Wärmeableitung. Dies ermöglicht dem Bildsensor den Betrieb bei Temperaturen, die bis zu 42 Grad Celsius unter der Umgebungstemperatur liegen. Die Belichtungszeit kann auf bis zu 1 Stunde eingestellt werden, wodurch jedes kleinste Detail erfasst wird. Auch im Sommer kann sie stabil die ganze Nacht mit Kühltemperaturen von -5°C bis -10°C betrieben werden.
Anti-Beschlag-Technologie
Die ATR183M verwendet die neue Anti-Beschlag-Technologie, die das Kondensationsproblem durch Heizen effektiv lösen kann.
Diese Heizfunktion verbraucht etwa 5 Watt, was zur Energieeinsparung per Software deaktiviert werden kann.
Zusätzlich verfügt die Taupunktheizung am Schutzfenster über 4 einstellbare Stufen, sodass Benutzer die für ihre Bedürfnisse am besten geeignete Heizleistung finden können.
Kameraparameter für die Leistungsanalyse (volle Auflösung, RAW 12-Bit, Temperatur: -10 °C)

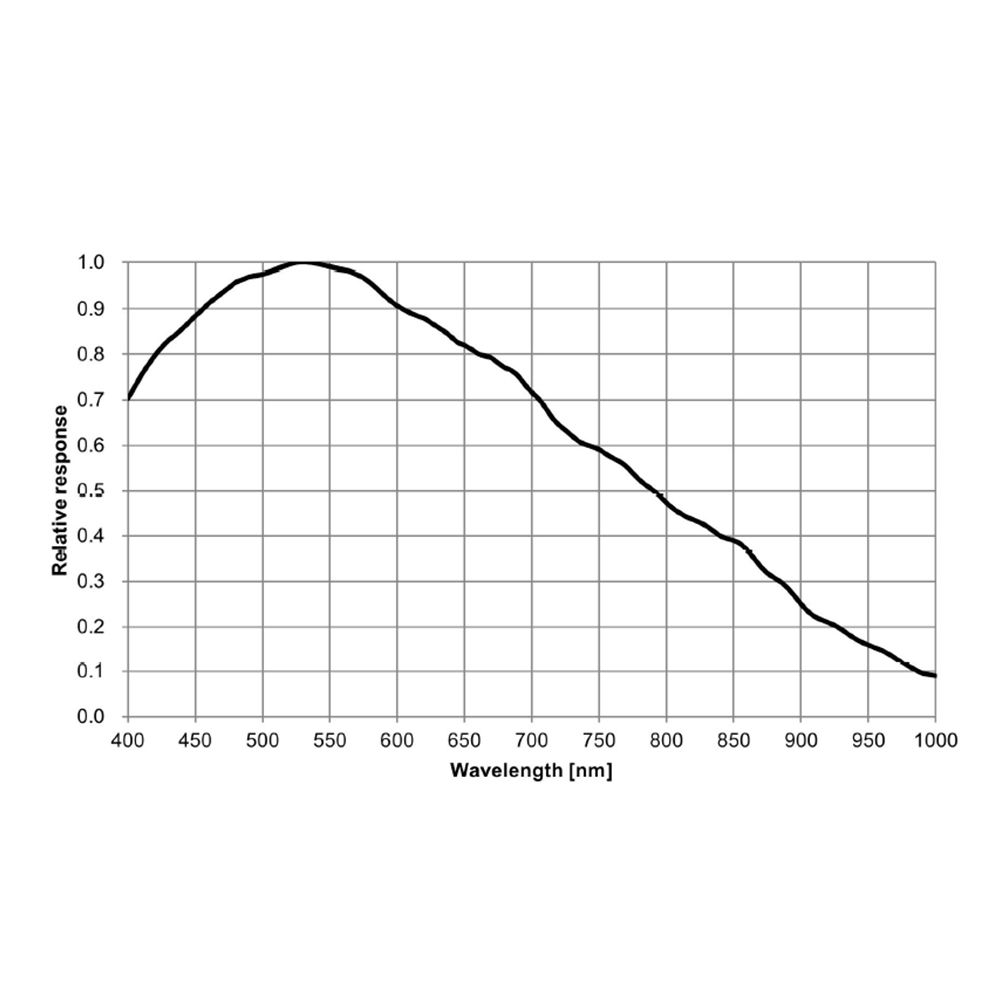

Spektrale Reaktion
Mechanische Zeichnung
Verbindung mit Zubehör
Verpackungsliste
